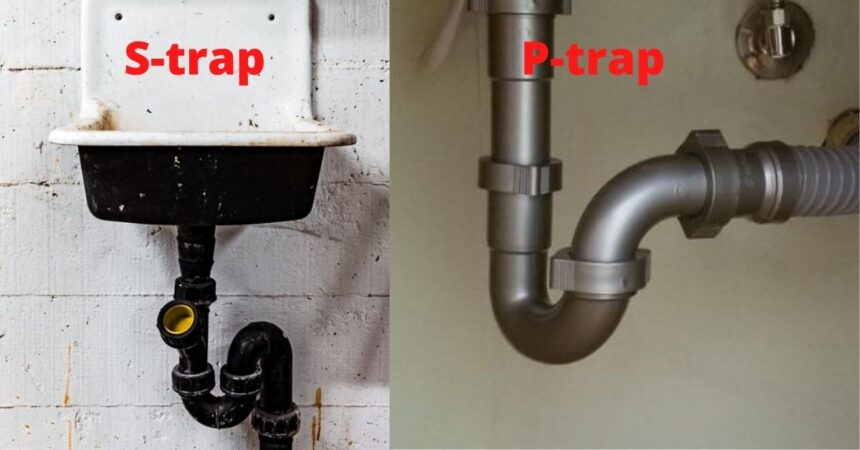

Pièges en S et pièges en P – Différences et exigences du code
| Aspect | Pièges en S | Pièges P |
|---|---|---|
| Forme | Ressemble à la lettre « S » | Ressemble à la lettre « P » |
| Usage courant | Moins courant dans la plomberie moderne | Couramment utilisés dans la plomberie moderne |
| Fonction | Piéger et retenir l’eau afin d’empêcher les gaz d’égout de pénétrer dans le bâtiment. | Piège et rétention d’eau pour empêcher les gaz d’égout de pénétrer dans le bâtiment |
| Conception | Ils comportent généralement un coude peu profond suivi d’un tuyau de sortie vertical. | Coude plus profond avec un tuyau de sortie horizontal suivi d’une chute verticale |
| Installation | Généralement installé lorsque l’espace vertical est limité ou dans des systèmes de plomberie plus anciens. | Choix standard pour la plupart des applications de plomberie |
| Entretien | Plus sujet au siphonage et peut perdre le joint d’étanchéité s’il n’est pas correctement ventilé ou s’il est utilisé peu fréquemment. | Moins sujet au siphonage et maintient généralement l’étanchéité de manière efficace |
| Mise à l’air libre | Peut nécessiter une ventilation supplémentaire pour éviter le siphonage. | Moins sensible au siphonage et ne nécessite souvent pas d’aération supplémentaire. |
| Conformité au code | Peut ne pas être conforme aux codes de plomberie en vigueur dans certaines régions. | Conforme aux codes et normes de plomberie |
| Efficacité spatiale | Moins d’encombrement horizontal | Occupe plus d’espace horizontal, ce qui le rend moins adapté aux espaces restreints. |
| Applications courantes | Maisons anciennes, situations spécifiques où l’espace est limité | Choix standard pour les éviers, les douches et la plupart des accessoires dans les nouvelles constructions et les rénovations |
Un siphon en P est raccordé à un tuyau horizontal, tandis qu’un siphon en S est raccordé à un tuyau vertical. Ainsi, le tuyau horizontal permet à l’air de circuler dans le siphon P tout en évacuant l’eau/les déchets, alors que le tuyau vertical d’un siphon S ne le permet pas, ce qui entraîne un siphonnage de l’eau du siphon.
La principale raison pour laquelle les siphons en S sont illégaux est qu’ils provoquent un siphonage/aspiration de l’eau hors du siphon pendant la vidange. Cela permet aux gaz d’égout de s’écouler par le siphon au lieu de l’évent de plomberie, d’où une odeur d’égout dans la maison.
Avant d’aller plus loin, voyons comment fonctionnent les siphons en S et les siphons en P et pourquoi ils sont nécessaires.
Votre maison est équipée de plusieurs appareils sanitaires (éviers, baignoires, douches, machines à laver, etc.) qui ont chacun leur propre tuyau d’évacuation. Tous ces tuyaux d’évacuation sont reliés au tuyau d’évacuation principal de la maison, qui s’écoule ensuite dans les égouts de la ville ou dans la fosse septique.
Pour une vidange efficace, votre maison doit être équipée d’un évent de plomberie. Il s’agit du tuyau relié au tuyau d’évacuation principal de la maison et qui passe par le toit de la maison.
L’évent de plomberie a deux fonctions. Il élimine les gaz et les odeurs d’égout du tuyau d’évacuation et permet également à l’air de pénétrer dans le tuyau d’évacuation. C’est pourquoi une bouteille d’eau s’écoulera plus rapidement si vous faites un petit trou au sommet.
Les appareils sanitaires qui s’écoulent lentement sont généralement causés par un évent de plomberie obstrué, mais ils peuvent également l’être par un siphon en P ou un tuyau d’évacuation obstrué.
Comment ils fonctionnent
Comme je l’ai mentionné plus haut, les évents de plomberie admettent de l’air dans les tuyaux d’évacuation, ce qui empêche la création d’un vide. Mais qu’y a-t-il de mal à ce qu’il y ait un vide dans les tuyaux d’évacuation ?
Si vous observez un siphon, vous remarquerez qu’il est conçu avec un coude. Tout d’abord, comme son nom l’indique, un siphon retient les bouchons potentiels, les empêchant d’obstruer le tuyau d’évacuation plus loin, où il serait beaucoup plus difficile de le déboucher.
Deuxièmement, et c’est le plus important, un siphon retient une petite quantité d’eau à tout moment grâce à sa forme. C’est l’eau que vous voyez au fond de la cuvette des toilettes.
L’eau contenue dans le siphon agit comme une barrière empêchant les gaz d’égout de remonter par le drain. Les gaz d’égout ne doivent s’écouler que par l’évent de plomberie.
J’ai posé une question rhétorique plus haut. Pourquoi faut-il éviter une dépression dans les tuyaux d’évacuation en installant un évent de plomberie ?
Comme vous le savez, il est très difficile de créer un vide. Ce qui se passera, c’est que l’eau contenue dans les siphons sera siphonnée/aspirée dans le tuyau d’évacuation, rompant ainsi la barrière qu’il avait créée. Les gaz d’égout s’écouleront alors librement des égouts.
Pourquoi les siphons en S sont-ils illégaux ?
Dans les maisons construites il y a longtemps, il n’est pas rare de trouver des éviers équipés de siphons en S. En revanche, vous verrez rarement des siphons en S dans les maisons modernes ou rénovées. En fait, les siphons en S sont interdits par les codes de la construction.
Mais pourquoi ? Qu’est-ce qui fait que les pièges P sont bons à utiliser mais pas les pièges S ?
Si vous observez un siphon en P, vous remarquerez qu’il possède un bras court et un bras long. Le bras long est relié à l’embout du siphon tandis que le bras court est relié à une paroi horizontale du mur par l’intermédiaire d’un coude.
Lorsque l’eau s’écoule d’un siphon en P, l’air peut s’écouler vers le siphon en même temps, ce qui empêche la création d’un vide. Cela garantit que le siphon P est toujours plein d’eau et que les gaz d’égout ne peuvent pas y circuler.
Un piège en S est toutefois constitué de deux pièges en P. Le premier piège en P est long, mais le second piège en S est plus long. Le bras long du premier siphon P est relié à la bonde de l’évier, tandis que le bras long du second siphon P est relié à un tuyau d’évacuation vertical. Les bras courts sont reliés entre eux.
Pourquoi est-ce un problème ?
Si vous vidangez un évier plein d’eau, le tuyau d’évacuation vertical sera plein d’eau et il n’y aura donc pas d’admission d’air dans le siphon. Par conséquent, un vide sera créé dans le tuyau d’évacuation qui aspirera l’eau hors du siphon en S.
C’est ce qui se passe lorsque vous tirez la chasse d’eau des toilettes ou que vous aspirez l’eau d’un réservoir à l’aide d’un tuyau d’arrosage. L’avantage des toilettes est que le réservoir renvoie un peu d’eau dans la cuvette après la grande vidange initiale, ce qui garantit qu’il y a toujours de l’eau au fond des toilettes.
Sans eau dans le siphon, les gaz et les odeurs d’égout remonteront par le drain sans aucune restriction. C’est la raison pour laquelle les siphons en S sont illégaux presque partout dans le monde.
Que faire en cas de présence d’un siphon en S ?
Il n’est pas facile de remplacer un siphon en S par un siphon en P. N’oubliez pas qu’un siphon en P est entouré d’un tuyau d’évacuation horizontal, ce qui n’est pas le cas d’un siphon en S. Cela signifie qu’il faut refaire toute la tuyauterie de la maison, ce qui n’est pas bon marché.
J’ai vu des gens essayer de convertir un siphon en S en siphon en P, mais tout ce qu’ils finissent par faire, c’est de créer un siphon en S étendu comme dans l’exemple suivant cette vidéo. Alors, que faire si vous avez un siphon en S dans votre évier et que vous voulez être en conformité avec le code sans avoir à payer un bras et une jambe pour cela ?
La solution la plus simple et la moins coûteuse consiste à installer une vanne d’admission d’air (AAV). Un clapet d’admission d’air est un court tuyau muni d’un clapet au sommet qui est raccordé directement au siphon en S (ou aux siphons en P dans les tuyaux d’évacuation d’évier non ventilés).
Les vannes d’admission d’air permettent à l’air de s’écouler dans le siphon afin d’éviter la création d’un vide, mais les gaz d’égout ne peuvent pas s’écouler à travers elles. Il fonctionne comme un clapet anti-retour eau/gaz.
Ces vannes sont suffisamment courtes pour être placées sous l’évier de la salle de bains ou de la cuisine, de sorte qu’il n’est pas nécessaire de percer un trou dans le mur.
Voir les vannes d’admission d’air ici sur Amazon
Vous n’avez pas vraiment besoin de remplacer un siphon en S par un siphon en P si l’odeur d’égout ne vous dérange pas. Cependant, si vous avez l’intention de rénover votre maison, vous devrez le faire. Les plombiers sont tenus par le code de le faire.
