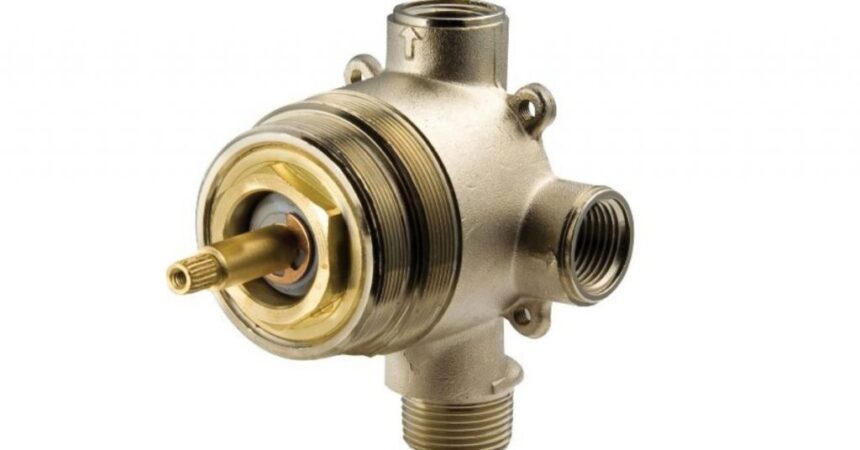

Une vanne d’inversion de douche est un composant essentiel d’un système de plomberie de douche qui contrôle l’écoulement de l’eau entre différentes sorties. Sa fonction première est de détourner l’eau d’une voie vers une autre, généralement du bec de la baignoire vers la pomme de douche ou entre différentes pommes de douche. Voici un bref aperçu des vannes de dérivation de douche, de leurs types, des problèmes courants et des solutions :

Types de vannes d’inversion de douche

• Vanne d’inversion à trois voies: Ce type de vanne de dérivation vous permet de dévier l’eau entre deux sorties différentes, comme un bec de baignoire et une pomme de douche.
• Vanne de dérivation à deux voies: Une vanne d’inversion à deux voies permet d’inverser le flux d’eau entre une pomme de douche fixe et une pomme de douche à main.
• Vanne d’inversion intégrée: Certains robinets de douche sont équipés d’une vanne d’inversion intégrée à la poignée du robinet, ce qui en simplifie l’utilisation.
• Valve de transfert: Une vanne de transfert est utilisée dans les systèmes de douche plus complexes, vous permettant de contrôler plusieurs pommes de douche ou jets de corps indépendamment.

Problèmes courants avec les vannes de dérivation de douche

• Fuites: Les vannes de dérivation peuvent présenter des fuites au fil du temps, ce qui fait que l’eau s’écoule du bec ou de la pomme de douche lorsqu’elle n’est pas utilisée.
• Diverter coincé: Il arrive que le robinet inverseur se bloque dans une position, empêchant l’eau de s’écouler vers la sortie souhaitée.
• Débit d’eau réduit: Un mauvais fonctionnement de la vanne d’inversion peut entraîner une réduction du débit d’eau vers la pomme de douche ou d’autres sorties.

Solutions aux problèmes de vanne d’inversion de douche

• Valve qui fuit: Pour réparer une vanne de dérivation qui fuit, il peut être nécessaire de remplacer les joints d’étanchéité ou les joints toriques. Si la vanne est gravement endommagée, la meilleure solution consiste à la remplacer par une nouvelle.
• Vanne de dérivation bloquée: Une vanne de dérivation coincée peut souvent être résolue en la tournant doucement d’avant en arrière pour la libérer de sa position. La lubrification de la vanne avec de la graisse de silicone peut également aider.
• Débit d’eau réduit: Si le débit d’eau vers la pomme de douche est faible, cela peut être dû à une accumulation de minéraux ou de débris. Retirez la vanne d’inversion et nettoyez-la soigneusement. En outre, assurez-vous qu’il n’y a pas d’obstruction dans la pomme de douche ou les tuyaux.

Types d’inverseurs de douche

Tous les inverseurs de douche ne sont pas identiques. Il existe trois types d’inverseurs de douche que vous êtes susceptible de rencontrer. Il s’agit de

1. Inverseur de douche à trois vannes

Si vous avez des robinets de douche séparés pour le chaud et le froid avec une troisième poignée au milieu (communément appelé robinet de douche à 3 poignées), la troisième poignée est connectée à l’inverseur de douche.

L’eau froide et l’eau chaude sont mélangées à l’intérieur du robinet et envoyées vers la pomme de douche ou le bec de la baignoire. Si vous souhaitez que l’eau s’écoule par la pomme de douche, tournez le robinet central de 180 degrés dans le sens des aiguilles d’une montre.

Tournez la poignée dans le sens inverse si vous voulez que l’eau s’écoule par le bec de la baignoire. La tige de l’inverseur de douche ressemble beaucoup à la tige d’un robinet de douche.

Si vous en avez assez d’utiliser trois poignées de robinet de douche, vous pouvez facilement les remplacer par un robinet de douche à valve unique. Consultez cet article pour plus d’informations.

2. Inverseur de douche à deux vannes

Ce type d’inverseur de douche se trouve généralement au centre d’un robinet de douche à une poignée, mais il peut également se trouver entre deux poignées. Il fonctionne de la même manière qu’un inverseur de douche à trois vannes.

3. Inverseur de douche à une valve

Il s’agit du type d’inverseur de douche le plus courant. Si vous avez un petit bouton en haut du bec de votre baignoire, il s’agit de l’inverseur que vous avez. Il est utilisé avec les poignées de robinets de douche simples ou doubles.

Si vous souhaitez dévier l’eau du bec vers la pomme de douche, il vous suffit de tirer le bouton vers le haut. Pour rediriger l’eau vers le bec, il suffit de pousser le bouton vers le bas.

Il existe 2 types de ces vannes (ce qui signifie en fait 2 types de becs). Si vous remplacez la vanne de dérivation, je recommande généralement de remplacer également le bec.

Vous pouvez avoir un bec fileté ou un bec glissé. Un bec fileté, comme son nom l’indique, est vissé au tuyau d’alimentation en eau qui sort du mur, tandis qu’un bec glissé est essentiellement glissé à l’intérieur du tuyau et fixé à l’aide d’une vis à tête hexagonale.

Pour savoir quel type de bec vous avez, passez votre main sous le bec. Si vous sentez un petit trou, il s’agit de l’ouverture de la vis hexagonale et vous avez donc un bec de baignoire encastré.

Les inverseurs de douche à vanne unique sont également connus sous le nom d’inverseurs en té. Pour en savoir plus sur les becs de baignoire et les inverseurs de douche à clapet unique, lisez cet article.

Fonctionnement

Commençons par les inverseurs de douche à vanne unique ou en té. Ce sont les plus faciles à comprendre.

Le petit bouton situé en haut du bec est relié à un morceau de nylon situé à l’intérieur du bec. Des deux côtés du bec (la partie verticale) se trouvent des fentes en forme de porte où le morceau de nylon se déplace vers le haut et vers le bas lorsque le bouton est poussé ou tiré.

Lorsque vous tirez le bouton vers le haut, la pièce de nylon (soutenue par une rondelle) bloque l’ouverture du bec, obligeant l’eau à remonter et à s’écouler par le bec. En poussant le bouton vers le bas, on débloque le bec, ce qui permet à l’eau de s’écouler.

Les inverseurs de douche à trois ou deux vannes fonctionnent de la même manière. L’écoulement de l’eau vers le bec ou la pomme de douche est contrôlé par une tige d’inverseur de douche. Les tiges d’inverseur de douche sont commandées par la poignée/le bouton du milieu (dans les robinets de douche à trois poignées).

À l’avant de la tige de l’inverseur de douche se trouvent une rondelle et un ressort. En tournant la poignée dans le sens des aiguilles d’une montre, le ressort est comprimé et pousse la rondelle contre le siège de la valve, créant ainsi un joint étanche. Cela bloque l’eau vers le bec, ce qui signifie que l’eau ne peut s’écouler qu’à partir de la pomme de douche.

Lorsque vous tournez la poignée dans le sens inverse des aiguilles d’une montre, le ressort se détend et la rondelle sort du siège de la valve. Cela permet à l’eau de s’écouler par le bec de la baignoire.

Problèmes courants des inverseurs de douche

À force de pousser et de tirer sur la tige de l’inverseur de douche, la rondelle commence à s’user, ce qui signifie qu’elle ne peut plus assurer l’étanchéité. Par conséquent, vous remarquerez que le robinet ou le bec de votre baignoire goutte lorsque vous ouvrez le robinet de la pomme de douche.

J’ai écrit un article sur ce problème plus en détail ainsi que sur la façon de le résoudre. Vous le trouverez ici.

Avec les inverseurs de douche à valve unique, un bec qui fuit signifie que la rondelle à l’intérieur est également usée et qu’elle doit être remplacée. Le problème le plus courant avec ces types d’inverseurs de douche est le blocage de l’inverseur.

Un inverseur de douche bloqué est causé par l’accumulation de dépôts minéraux, en particulier de calcium, à l’intérieur du bec de la baignoire. Cela empêche la pièce de l’inverseur de douche à l’intérieur du bec de se déplacer librement et vous remarquerez que vous ne pouvez pas détourner l’eau vers la pomme de douche comme vous le souhaiteriez.

J’ai écrit un article séparé sur la façon de réparer un inverseur de douche bloqué. Lisez-le ici.

Voilà, c’est tout ce qu’il y a à savoir sur les inverseurs de douche. J’espère que vous avez apprécié cet article.
